處理器係統

CPU

支持Baytrail-I/D/M 係列處理器 (J1900\J1800\E3845)

CPU封裝

BGA

芯片組

支持Baytrail-I/D/M 係列處理器

Bioses

EFI Bioses

內存

技術架構

單通道DDR3L 1066/1333MHz

容量

集成2GB\4GB DDR3

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控製器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為2560*1600（LVDS和EDP顯示隻能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1080

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

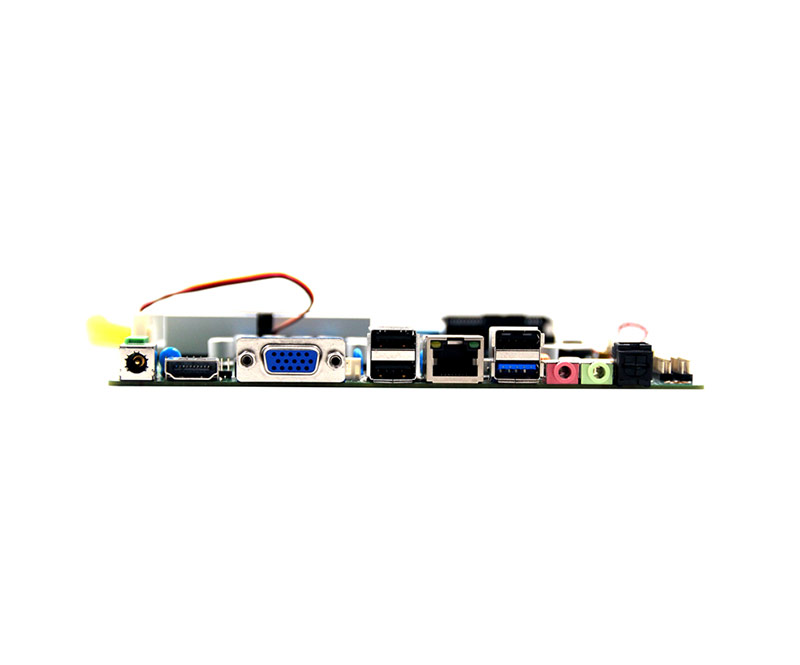

I/O背板

端口

1*DC電源接口 1*VGA 1*HDMI 1*USB3.0 3*USB2.0 1*RJ45網卡 1*LINE OUT 1*MIC 1*數字音頻接口

網絡

控製器

1個RTL8111E-V千兆網卡，RJ45接口(可選擇2個網卡，後置USB為2個）

音頻

控製器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控製器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

5*USB2.0, 1*USB3.0最大支持+5V/1A

串口

5個RS-232, 1個RS422/485(可選擇為6個RS232），RS485支持自動流向控製

PS/2

1*PS/2插針接口(支持PS/2鍵盤鼠標)

觸摸屏

支持觸摸屏（4wire 5wire 8wire 當觸摸屏可用時USB78插針隻有一組可用）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

2個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

2個標準SATAII接口, 最大傳輸速率3Gb/s（SATA1和SATA_HDD二選一）

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s（和SATA2 二選一）

SATA_HDD

1個SATA_HDD（和SATA1二選一）

電源

EMMC

32/64/128G（可選擇）

電源類型

單輸入直流DC 12V供電

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

係統支持

Windows7 Windows10 Linux androids

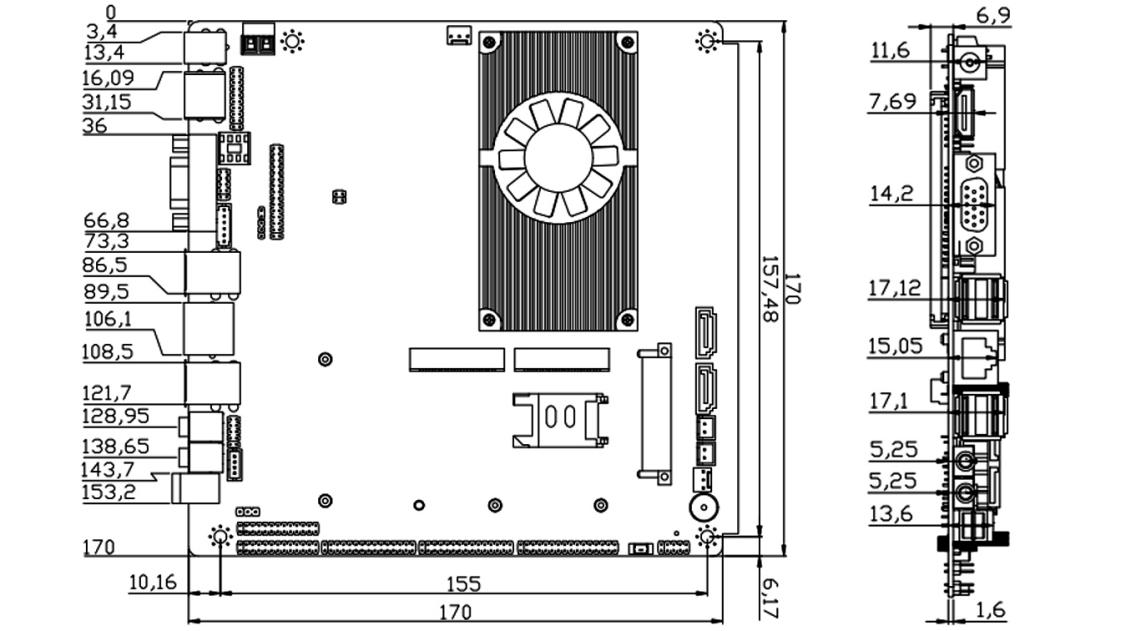

外觀尺寸

尺寸

170 x 170 mm

重量

0.5KG

認證

CE,ROHS,FCC

型號

描述

CPU可選

TOP19B

集成賽揚Baytrail-D/I/M CPU

集成2G/4GDDR3，（可擴展至8G DDR3L)

J1900(四核）

2.0Ghz up to2.4Ghz

E3845(四核）

1.91Ghz

J1800（雙核）

1.6Ghz up to2.0Ghz
